同样是多吸嘴，三种贴装头为什么动作逻辑不同？

贴装头的动作节奏取决于吸嘴怎样排列、哪些轴可以并行、整头怎样移动，以及识别和角度修正放在循环的哪个位置。 以下对比ASMPT CP20、Panasonic轻量化16吸嘴头和FUJI H24S。

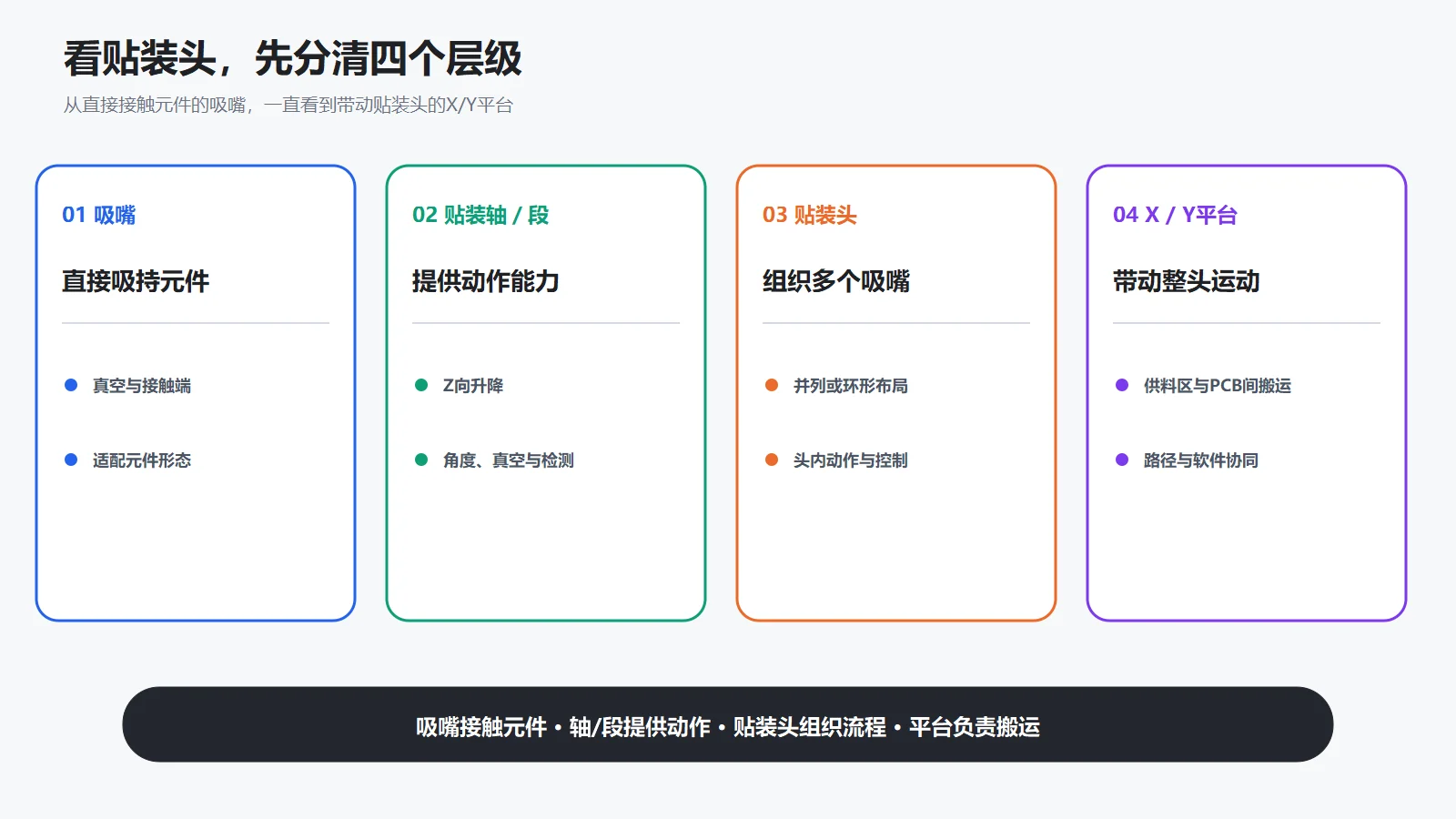

先把吸嘴、贴装轴和贴装头分开

吸嘴是直接接触并吸持元件的末端工具。

吸嘴安装在贴装轴或贴装段上，由相应机构完成Z向升降、真空控制、角度修正和状态检测。多个贴装轴或贴装段组合在一起，才构成一套贴装头。

贴装头再安装到贴片机的X/Y运动机构上，在供料区、识别位置和PCB上方之间移动。

因此，看见一圈吸嘴在转，只能说明头内采用了旋转组织；看见一排吸嘴，也不能理解成所有吸嘴每次都一起下降。比较贴装头，至少要分清三件事：

• 吸嘴怎样排列：并列、阵列还是环形布置；
• 谁在运动：整头、头内机构还是单个贴装轴；
• 哪些动作能重叠：取料、识别、搬运、角度修正和贴装是否只能串行完成。

一颗元件要经历哪些动作

把元件从料带搬到PCB，大体要经历供料到位、吸嘴下降、建立真空、确认取料、元件识别、位置与角度修正、X/Y搬运、Z向贴放和贴后检查。

如果这些动作全部排队执行，前一个结束后才能开始下一个，循环就会很长。高速贴装头的重要工作，正是让一部分动作并行，或者把原本逐颗发生的往返移动分摊给一批元件。

循环时间＝必须串行的动作＋等待和重试－能够重叠的时间。

识别、角度修正等动作与搬运重叠时，可以减少额外等待。

ASMPT CP20：20个贴装段组成旋转式collect-and-place头

ASMPT官方把CP20定义为collect-and-place贴装头，公开资料同时说明它采用20个独立贴装段组成的旋转头。

它的基本思路可以用一句话概括：先收集一批元件，再把这批元件带到PCB区域完成贴装。

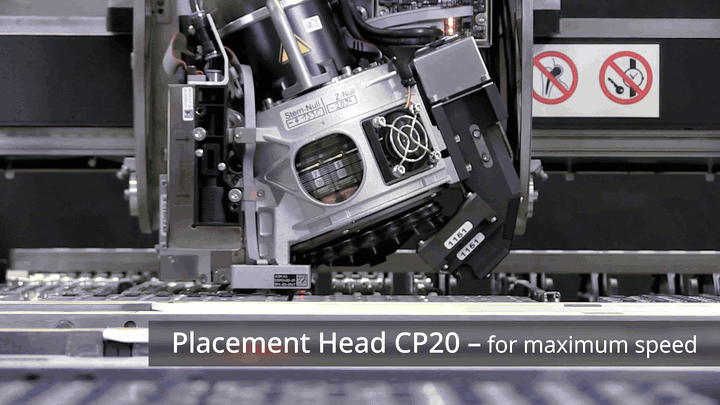

从官方动作视频可以看到，CP20整个头体会随X/Y机构在供料区和PCB之间移动；与此同时，头内的环形贴装段不断旋转或分度，把不同贴装段送到相应的取料、识别准备或贴装位置。

这种结构的核心，不是20支吸嘴同时扎下去，而是让一次较长的X/Y往返能够携带多颗元件，同时把头内分度、元件识别和角度准备尽量安排进正常循环。

从设备应用角度看，CP20更适合被理解为一套按批收集、按程序贴装的高速标准件头，而不是单纯的“20吸嘴头”。

Panasonic 16吸嘴头：并列多吸嘴与多轴并行动作

Panasonic官方资料列出了轻量化16吸嘴头V3。它的直观外形更接近多支吸嘴并列布置在同一头体下方，与环形旋转头的视觉特征明显不同。

Panasonic在贴装头技术页面强调的是轴的并行运动、多个动作同时执行、缩短移动距离和最短路径控制。NPM-D3A资料还明确提到，轻量化16吸嘴头V3可以在元件识别过程中同时驱动X、Y轴，并通过选择最优路径缩短贴装节拍。

这种结构的观察重点是：多个贴装轴如何协调，识别与X/Y移动能否重叠，以及程序能否让取料和贴装路径足够短。

所以，“一排头”可以帮助新人快速辨认外形，却不能直接换算成产能。料站分布很散、吸嘴不兼容或贴装点跨距很大时，即使头上有16支吸嘴，也未必每个循环都能高效利用。

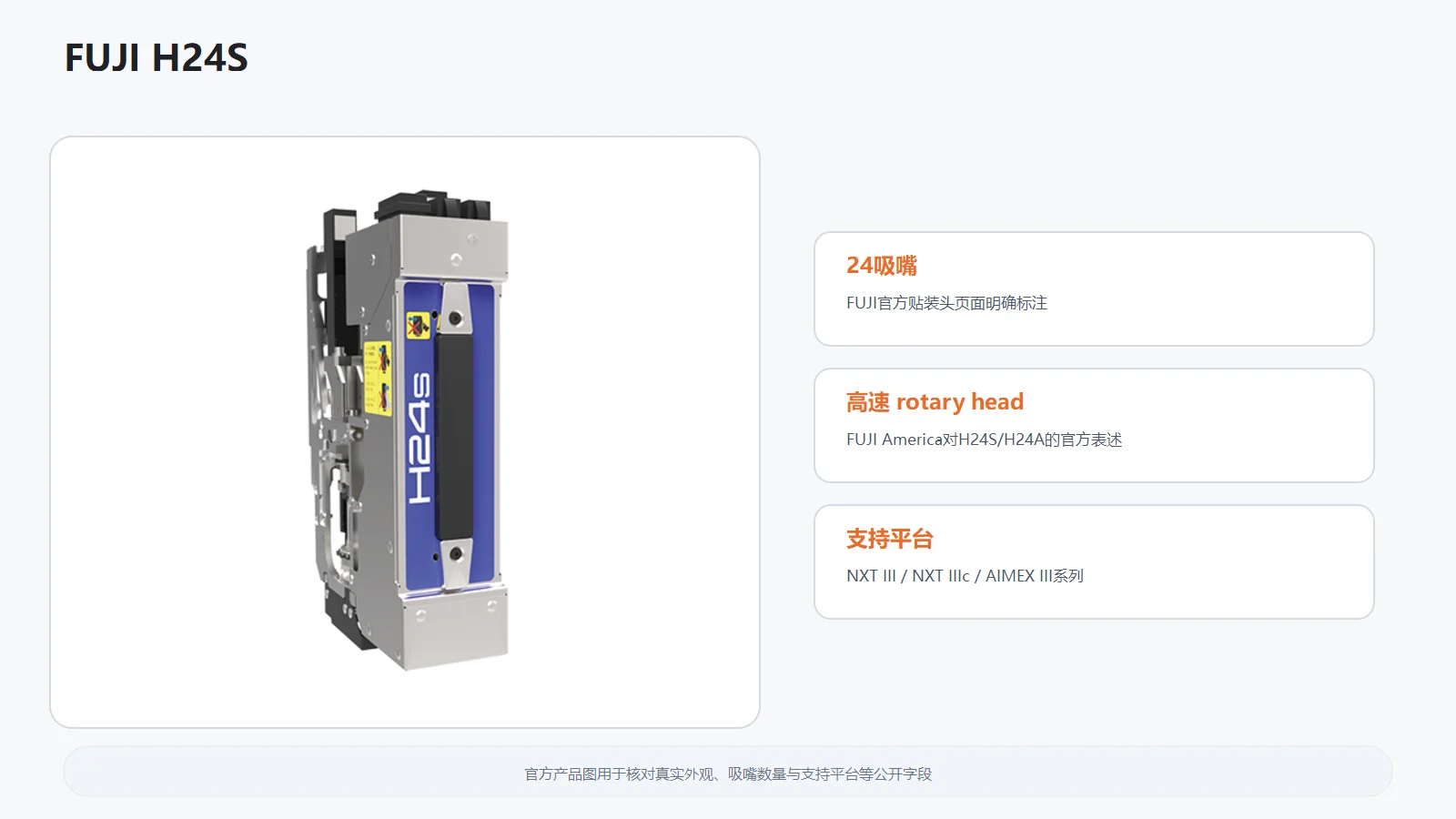

FUJI H24S：24吸嘴高速旋转头

FUJI官方贴装头页面将H24S列为高速头，并明确标注24支吸嘴。FUJI America在介绍H24S/H24A方案时，使用了high-speed rotary head这一名称。

从结构层级看，H24S的重点是把多支吸嘴组织在高速旋转头上，再由NXT等平台的X/Y机构带动整个头体在供料区和PCB之间移动。

这一路线的直接特点，是在一个紧凑头体上布置较多吸嘴，通过头内旋转把相应吸嘴送入工作位置，并与整头X/Y搬运、元件识别和贴装动作配合。

评价H24S时，同样不能只看“24”这个数字。需要继续看一次取料能装载多少颗、供料器怎样排布、PCB贴装点是否集中，以及程序如何安排旋转头和X/Y路径。

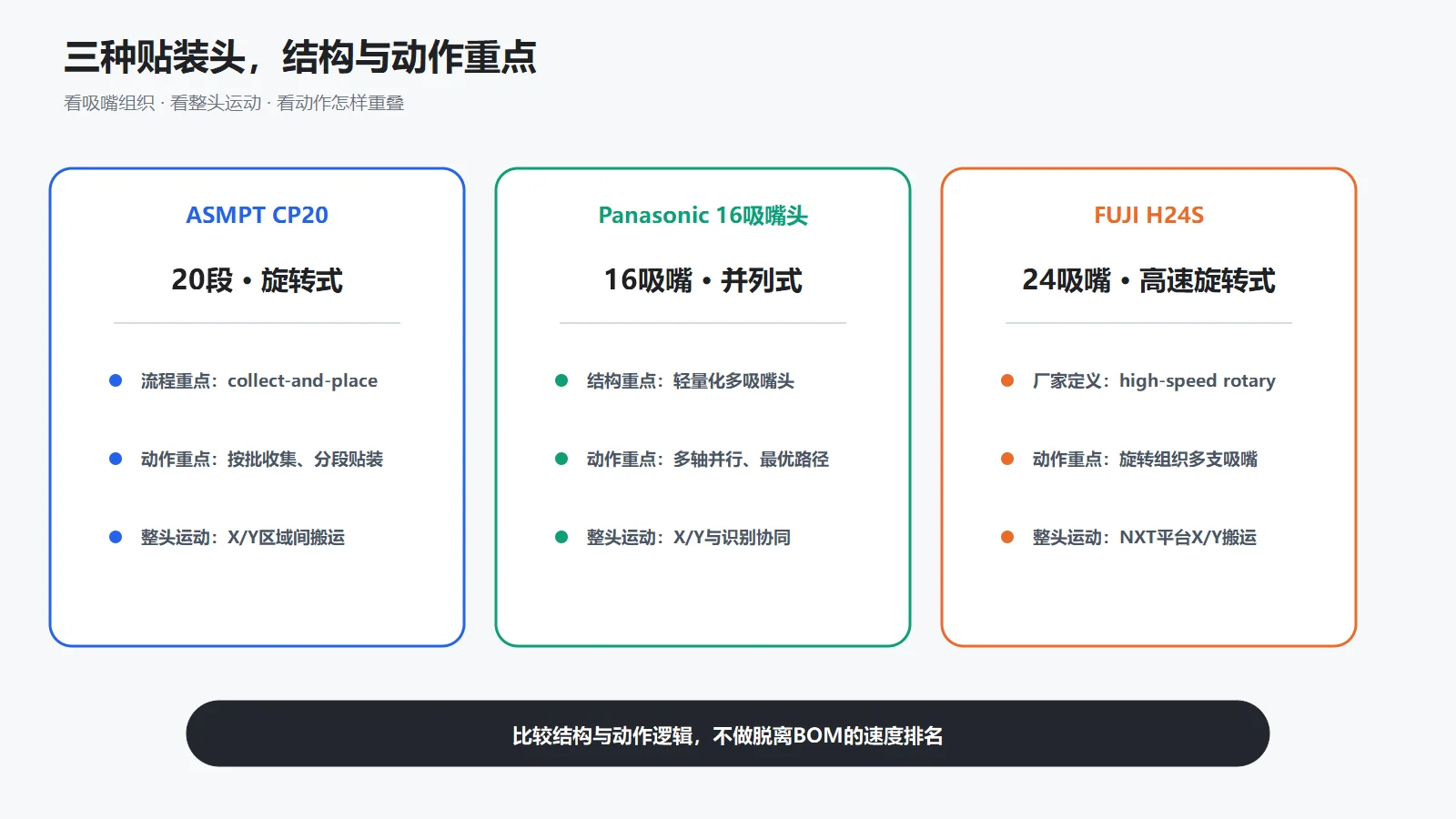

三种结构，差别主要在哪里

三种结构没有脱离应用条件的“绝对最好”。它们都在解决同一道工程题：怎样减少空走、等待和重复识别，怎样让更多动作在同一段时间里完成。

到现场，应该怎样比较

如果你正在做设备选型，不建议把三家的最高CPH直接排成一张表。更有意义的做法，是让不同方案使用同一份BOM、同一块PCB和同样的供料约束做程序或仿真，再看下面四项：

1. 主力贴装头能覆盖多少点位。超出头部元件范围的点位，需要怎样分配给其他贴装头？
2. 一次取料的装载率有多高。飞达位置、料带方向和吸嘴兼容性，会不会让大量吸嘴空着往返？
3. PCB上的贴装点是否集中。点位越分散，X/Y路径和旋转准备越可能成为时间成本。
4. 识别、角度修正和贴装能重叠多少。同样的吸嘴数量，动作组织不同，实际节拍也会不同。
