贴片机为什么有的动板、有的动头？转塔式与模组式讲清楚

透过贴片机的玻璃看动作，有些设备是大型转塔持续旋转，PCB工作台在下方快速定位；另一些设备则把PCB夹住，让贴装头在供料区和PCB之间高速往返。它们首先是两种整机运动分工，不是两种贴装头的简单对比。

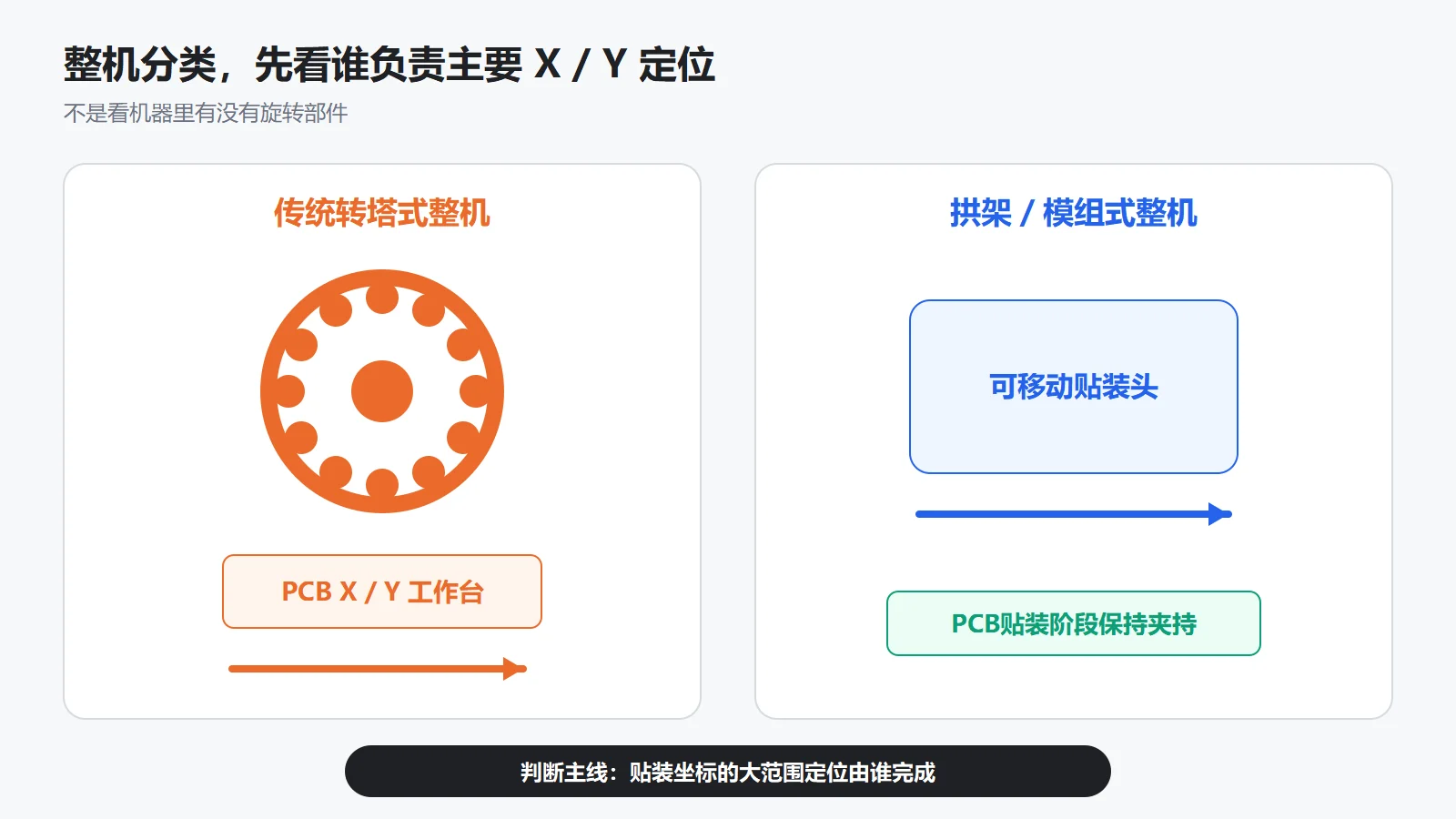

判断整机结构，先问“谁负责大范围定位”

一台贴片机通常包括机架、PCB输送与定位、元件供料、贴装头、吸嘴、视觉和控制系统。

这些机构要解决同一个几何问题：元件从供料位置被吸起以后，怎样准确到达PCB上的目标坐标。

传统转塔式整机：大型转塔在相对固定的区域连续旋转或分度，PCB由X/Y工作台带到目标贴装坐标，供料侧也按节拍把元件送到取料位置。现场常把它概括为“定头动板”或“板找头”。

拱架式或模组式整机：PCB进入贴装区域后被输送和夹持，贴装头安装在X/Y运动机构上，在供料区与PCB上方往返。现场常概括为“动头定板”或“头找料、头找板”。

这些简称只是抓住主要矛盾。PCB仍然需要进出轨道，供料器和吸嘴也有自己的动作。分类依据是：贴装过程中，大范围X/Y坐标定位主要由PCB工作台承担，还是由头体承担。

HT122代表的是传统转塔式整机

Panasonic的历史方案页面把HT122＋BM221明确列为 Rotary Head Mounter Line。这里描述的是整条转塔式贴装设备方案，不是某一个可更换贴装头的名称。

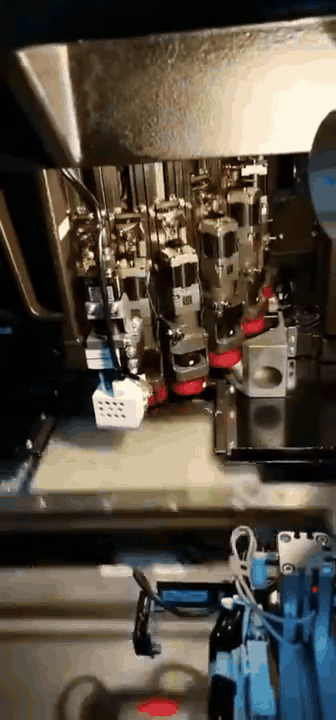

HT122实拍中可以看到两组关键动作：上方大型转塔持续旋转，下方承载PCB的工作台明显横向移动。画面与传统转塔式整机的运动分工一致。

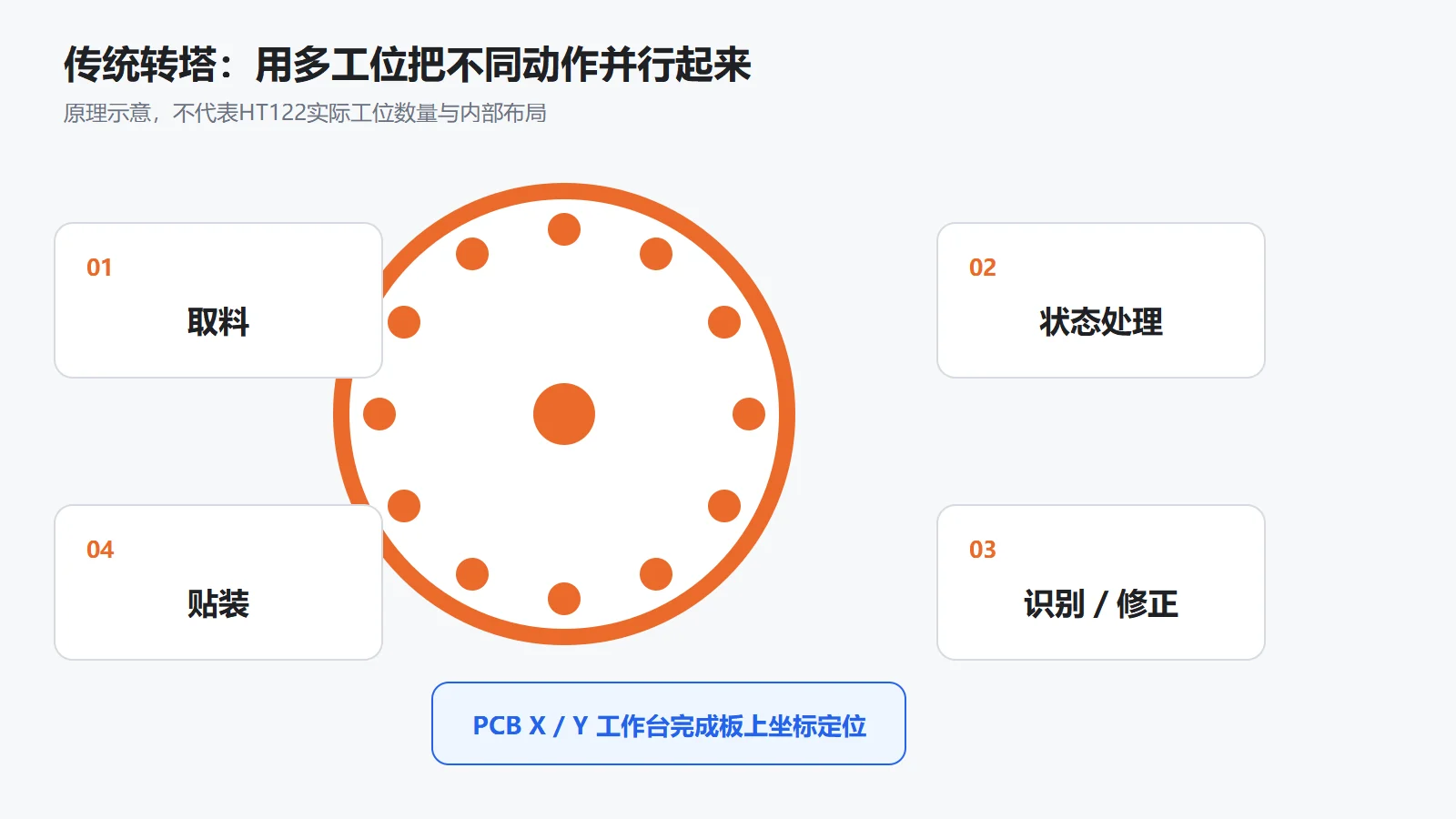

传统转塔并不是只在“取料”和“贴装”两个位置之间来回摆动。多个贴装轴分布在大转塔周围，随着转塔连续分度，元件依次经过取料、状态或姿态处理、识别和贴装等工位。

这种组织方式的核心，是让不同元件同时处在不同工序：一颗正在取料，另一颗可能正在识别，还有一颗正接近贴装位置。转塔用空间上的多个工位换取时间上的并行。

到了贴装工位，PCB工作台把目标焊盘送到相应坐标。也就是说，转塔负责元件沿工位链流转，PCB工作台负责板上坐标定位。

不同年代、不同厂家的转塔机在供料、识别和校正方式上存在差异。

为什么“转塔式”不能只看有没有旋转部件

现代贴片机的某个贴装头也可能带有环形吸嘴，并在头内部旋转或分度。但如果这个头整体安装在X/Y运动机构上，要从供料区移动到PCB上方，那么它仍属于动头式平台的一部分。

所以，判断整机是不是传统转塔式，不能只看“有没有一个东西在转”。要看完整运动链：

• 大型转塔是否处在相对固定的工作区域；
• PCB是否由工作台参与主要X/Y贴装定位；
• 还是PCB夹持后，贴装头整体在供料区和PCB之间移动；
• 旋转发生在整机工位链，还是发生在可移动贴装头内部。

旋转式贴装头是头部结构；转塔式贴片机是整机架构。两者可能在外观上相似，但不是同一个分类层级。

今天常见的模组式设备，主要是“头找料、头找板”

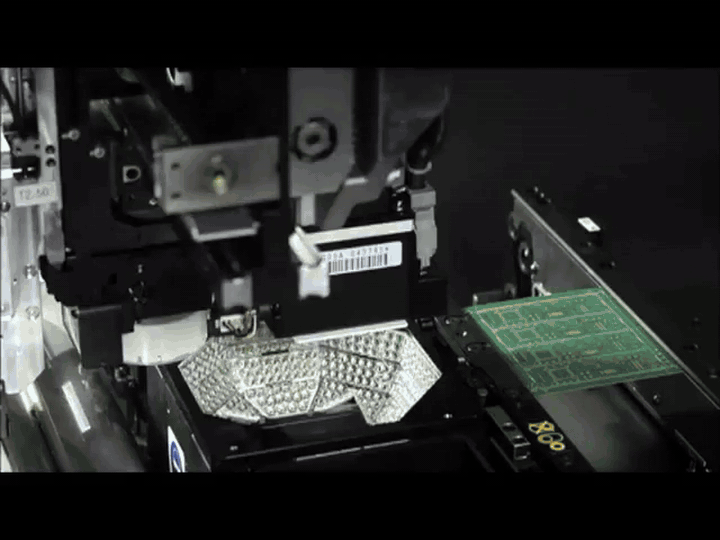

现代平台通常把PCB输送到贴装区域并夹持，再由头体完成主要X/Y搬运。头先到供料区取料，经过识别与修正，再移动到PCB上方完成贴装。

ASMPT官方把SIPLACE TX放在“Modular, flexible and open”的平台定位下，并列出CP20、CPP和TWIN等不同贴装头。FUJI则直接把NXT III定义为模块式SMT贴片机，说明模块、贴装头和供料单元可以按产品变化组合。Panasonic的NPM-DX官方页面同样使用Modular Placement Machine这一产品分类。

三家的具体机械设计并不相同，但在整机层面有一个共同点：贴装头属于可移动运动系统，PCB在本次贴装周期内主要保持夹持状态。

这种架构下，整机平台与贴装头可以分层设计。同一平台可以针对高速小元件、柔性元件范围、异形件或压力贴装配置不同头型；产线也可以通过模组数量、轨道和供料配置调整能力。

“模组式”强调设备能力通过模块、头型和供料单元组合；“拱架式”描述X/Y运动机构的机械形态，两者不是同义词。

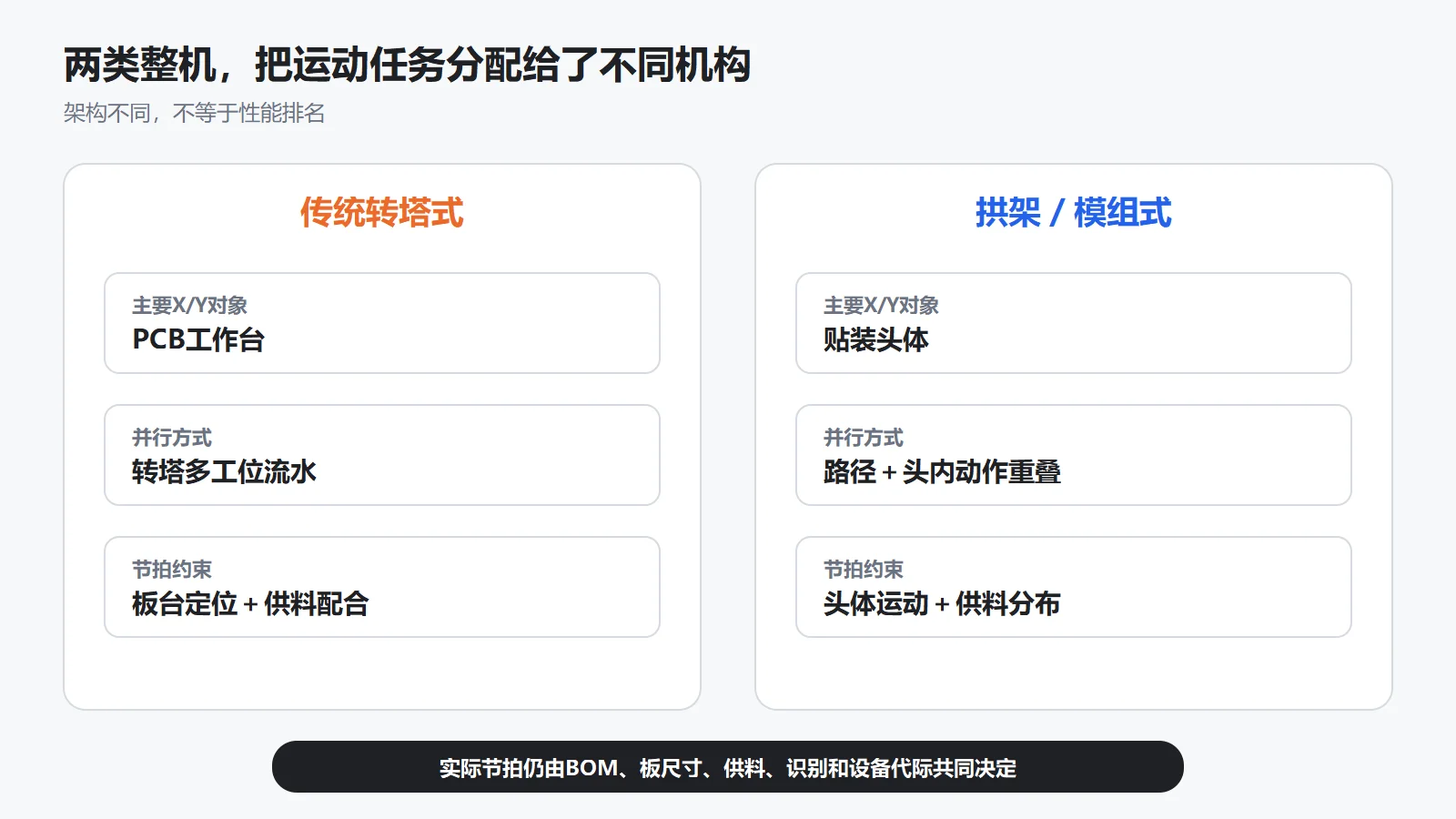

两类整机，时间分别藏在哪里？

贴片机追求的不是某一个轴单独跑得快，而是让取料、识别、修正、搬运和贴装尽量并行。

传统转塔式整机依靠连续转塔和多工位，让不同元件同时处在不同处理阶段。其节拍链还要包含PCB工作台的定位、稳定以及供料侧的配合。

动头式平台则把更多优化放在头体X/Y路径、批量取料、移动中识别、多轴动作重叠和多模组平衡上。PCB不需要为每一个贴装点做大范围高速往返，但头体需要在供料区和板面之间完成高动态运动。

因此不能仅凭“板动还是头动”判断哪一类设备一定更快。元件构成、板尺寸、供料分布、识别策略、设备代际和程序优化，都会改变最终节拍。

更准确的结论是：两类架构把惯量、路径和并行任务分配给了不同机构。

为什么今天常见设备更强调模组化？

传统转塔式曾用于大批量高速贴装，其多工位并行思路也出现在现代高速头中。

面对不同板尺寸、产品切换和元件种类，现代厂商的官方平台介绍普遍把重点放在模块组合、头型更换、供料配置和能力扩展上。

从工程角度看，把PCB在贴装阶段夹持、让相对轻的头体承担主要高速运动，也更容易围绕不同板型和头型扩展。不过具体优势仍取决于机器设计，不能把“动头”自动等同于精度更高、产能更高或适用所有产品。

对工厂来说，更实际的变化是：设备能力不再只由一台固定结构决定，而是由平台、模组、头型、轨道、供料和软件共同构成。

看设备动作视频，可以用这四个问题

观察设备动作时，区分以下四项：

1. PCB在贴装时是否反复做X/Y定位？ 如果板台承担主要坐标移动，更接近传统转塔式思路。
2. 贴装头整体是否跨越供料区和PCB？ 如果是，整机更接近拱架式或模组式平台。
3. 旋转的是整机的大转塔，还是头内的小型多吸嘴机构？ 这决定你讨论的是整机还是贴装头。
4. 元件识别和角度修正发生在哪里？ 固定工位、移动中识别或头内处理，会形成不同的节拍组织。
