SMT到底是什么？给刚入行的人讲明白

SMT不是某一台设备，也不只是把元件贴到PCB上。它是一套围绕表面贴装展开的电子装联过程。

SMT到底是什么？

SMT是Surface Mount Technology的缩写，中文通常叫表面贴装技术。

它的核心特征，是把适合表面贴装的电子元器件放到印制电路板，也就是PCB的表面焊盘上，再通过焊接形成电气和机械连接。

“表面”是为了与通孔技术（Through-Hole Technology，THT）区分。通孔元件的引脚穿过PCB上的孔后焊接；表面贴装元件通常直接落在表面焊盘上。

“连接”提醒我们，元件被机器放到正确位置还不算完成。它还要经过焊接、检查，必要时还要经过电气与功能测试。更准确地说，SMT要让元件在PCB上稳定、可重复地完成装配与焊接。

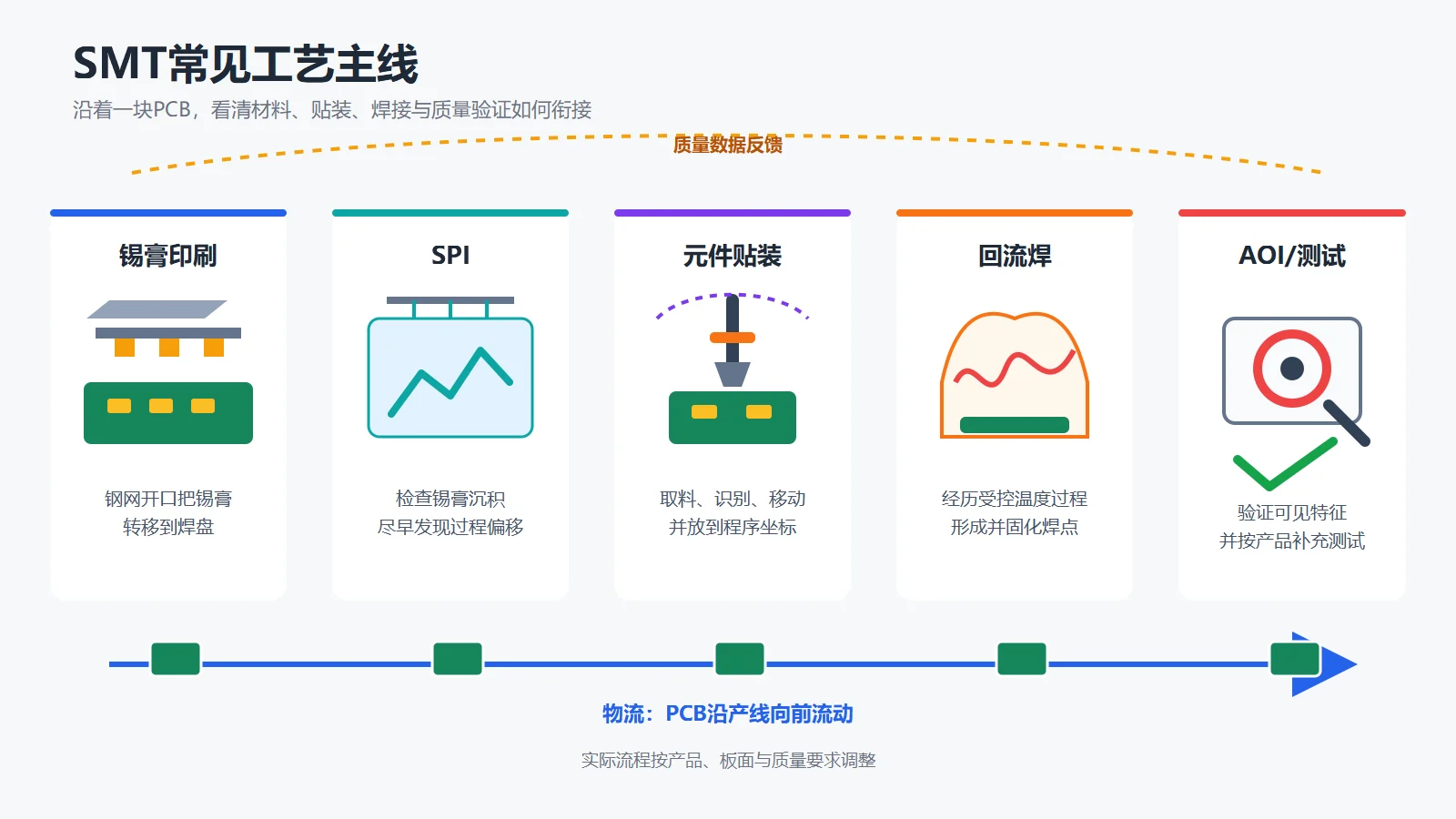

一条SMT线，PCB经历了什么？

常见SMT工艺流程：

锡膏印刷 → 锡膏检测（SPI）→ 元件贴装 → 回流焊接 → 自动光学检测（AOI）

这不是唯一配置：有的产品会增加X-ray、在线测试（ICT）或功能测试（FCT）；双面板通常要翻面后重复相关工序；混合装联产品还可能进入插件与其他焊接环节。

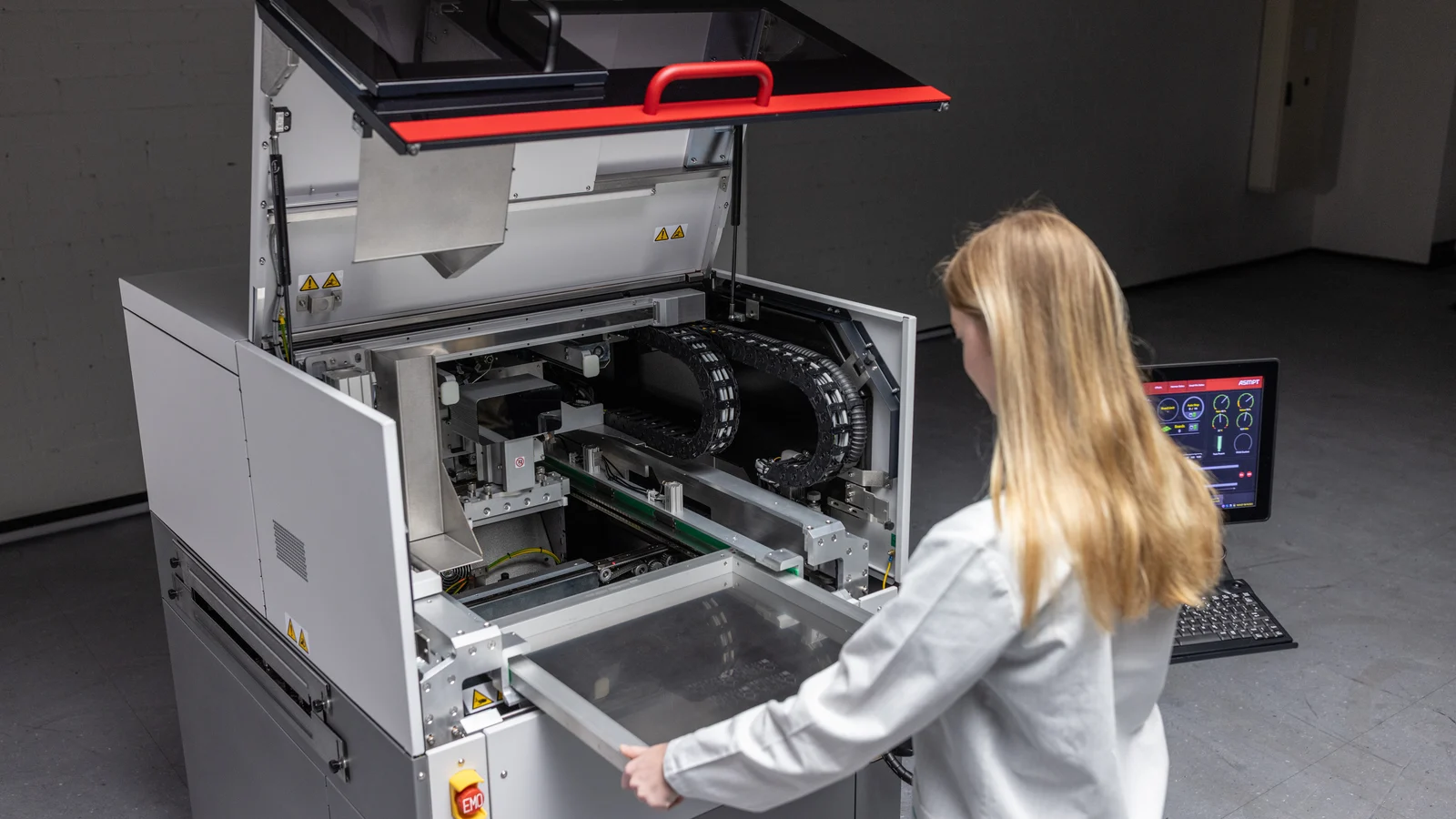

第一步：锡膏印刷

裸PCB进入印刷机后，钢网上的开口与PCB焊盘对准，刮刀推动锡膏通过开口，锡膏便被转移到相应焊盘上。

锡膏的位置、形状和沉积状态会影响后续贴装与焊接。

看到桥连、少锡、偏移等问题时，工程人员经常会向前追溯到印刷环节。

第二步：SPI检查锡膏

SPI是Solder Paste Inspection，即锡膏检测。

它位于印刷之后，用于检查锡膏沉积并尽早发现过程偏移。SPI通过不代表成品一定合格，只说明被检查的特征符合当前判定条件。

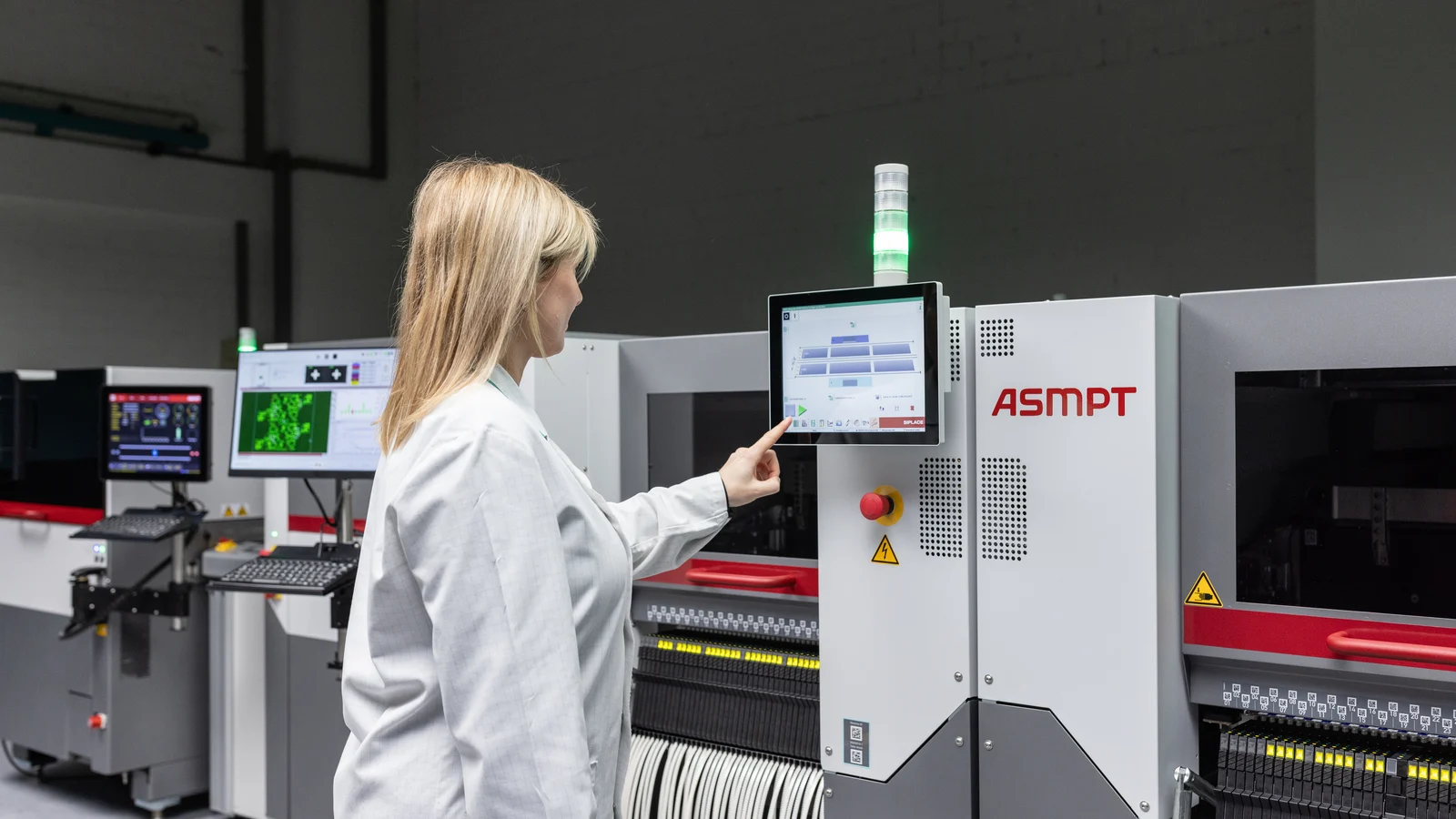

第三步：贴片机放置元件

贴片机从料带、托盘或其他供料形式中取出元件，通过吸嘴、视觉识别和运动系统，把元件放到程序指定的PCB坐标上。

稳定生产不只看机器“跑得有多快”，还取决于物料准备、供料器、吸嘴、视觉识别、PCB支撑、程序数据和换线组织。

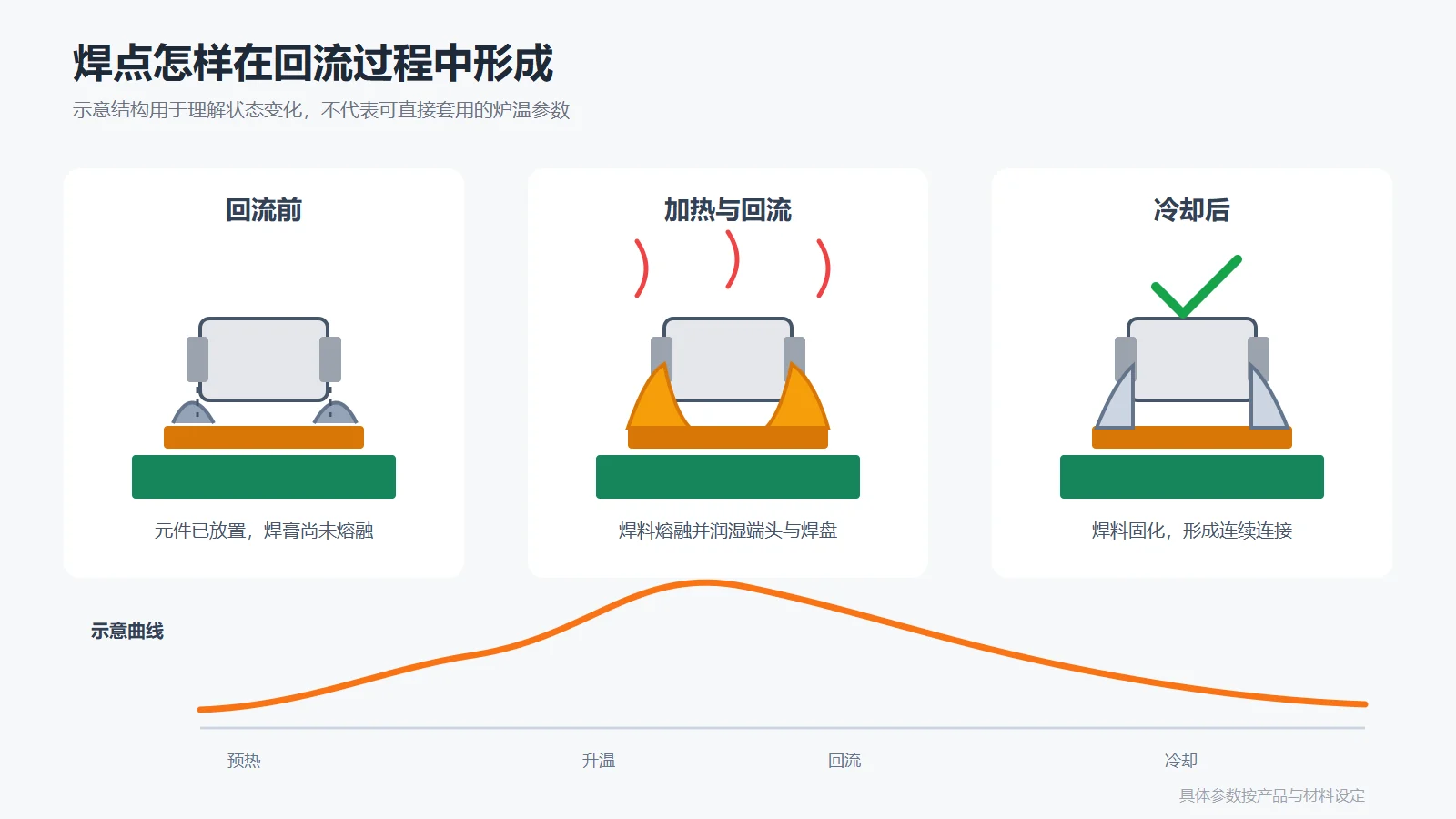

第四步：回流焊让焊点形成

贴完元件的PCB进入回流焊炉后，会按照设定的温度曲线经历加热、焊料熔融和冷却固化，最终形成焊点。

关键不是“炉子越热越好”，而是让PCB、元件和焊料在合适的工艺窗口内完成连接。不同产品的条件不同，炉温设定不能简单照搬。

贴片机解决“放在哪里”，回流焊解决“怎样可靠地连起来”。

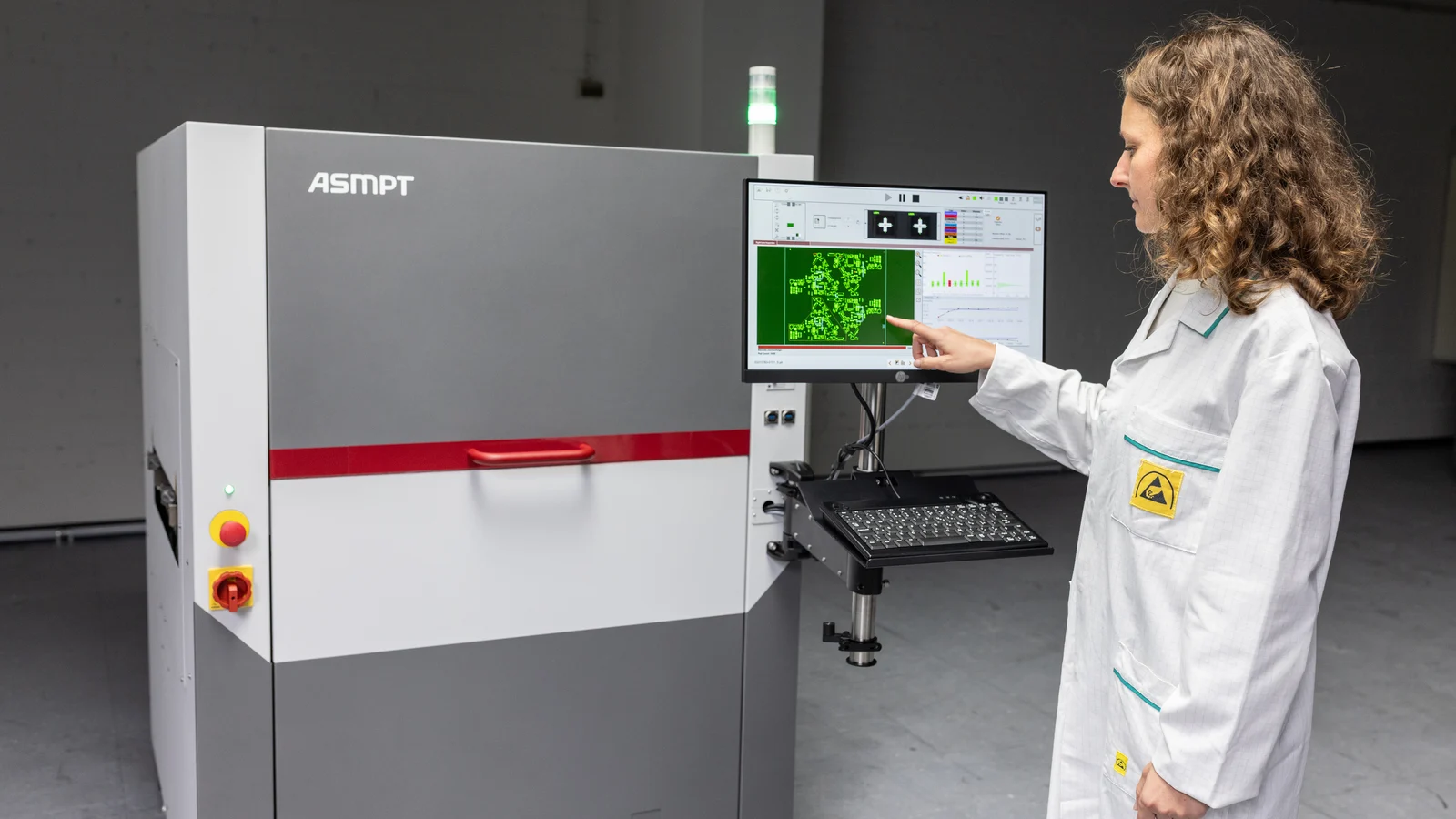

第五步：AOI与后续测试

AOI是Automated Optical Inspection，即自动光学检测。它通过成像与设定的判定逻辑，检查元件缺失、偏移、极性和可见焊点外观等项目。

但AOI不是万能终点。被元件本体遮挡的焊点可能需要其他手段；外观正常，也不等于电气功能正常。工厂要按产品要求组合外观检查、电气测试、功能测试和特殊检测。

SMT和插件工艺，谁替代谁？

SMT有利于提高装配密度，也适合自动化生产，已广泛用于各类电子产品。

但这不代表通孔工艺已经没有价值。

连接器、变压器以及部分有机械或电气特殊要求的器件，仍可能采用通孔安装。许多PCB本来就是“SMT + THT”的混合装联。

判断工艺是否合适，要回到元件封装、可靠性、可制造性、维修需求和成本。工艺不是越新越好，而是要与产品要求匹配。

为什么SMT不是“买几台设备”那么简单？

一条线能否稳定运行，要看几类条件能否同时成立：

• 板：PCB设计、焊盘、拼板、板边、翘曲和支撑条件是否适合生产；
• 料：元件包装、批次、可焊性、湿敏管理和上线准备是否受控；
• 设备：印刷、检测、贴装、回流及传输设备是否与产品需求匹配；
• 工艺：印刷参数、贴装程序、回流温度曲线和判定标准是否建立；
• 人和数据：换线、补料、维护、异常响应以及质量数据能否形成闭环。

任何一环失控，都可能在后面的工序表现为不良或停机。

例如，贴装偏移不一定只与贴片机有关，也可能受到PCB定位、板面支撑、锡膏状态或来料差异影响。

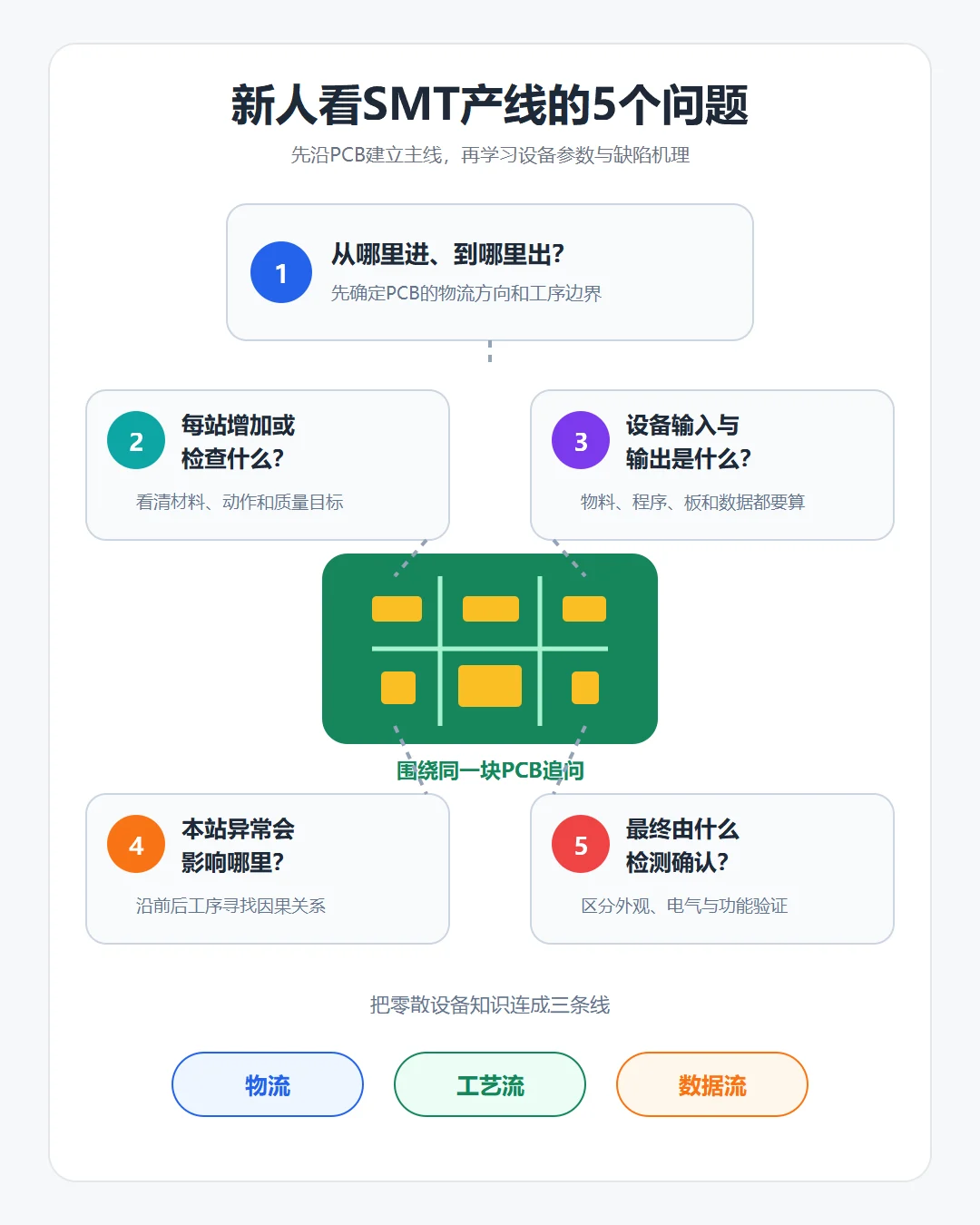

新人看SMT产线，先问这五个问题

观察产线时，记录以下五项：

1. 这块板从哪里进入，经过哪些工序，从哪里出去？
2. 每道工序给PCB增加了什么，或检查了什么？
3. 这台设备需要什么输入，输出什么结果和数据？
4. 如果这一站异常，下一站会看到什么现象？
5. 这个异常最终由哪项检测或测试确认？
