一条完整的SMT生产线，都有哪些设备？

常见SMT主线包含以下工序：

上板与传输 → 锡膏印刷 → SPI → 元件贴装 → 回流焊 → AOI → 下板或转入后续测试

双面板、高密度板和带隐藏焊点的产品，还需按节拍、检测和追溯要求调整配置。

先说结论：完整，不等于把设备买齐

一条线是否完整，要看四件事：

• 工艺能不能闭环：锡膏是否受控、元件能否正确贴装、焊点能否形成；
• 质量能不能验证：关键结果在哪里检查，发现异常后怎么隔离和追溯；
• 物流能不能连续：PCB能否稳定传输、缓存、翻面或分流；
• 生产能不能持续：物料、程序、钢网、吸嘴、供料器和维护条件是否准备好。

因此，同样叫“一条完整SMT线”，给消费电子小板、多品种工控板或双面汽车电子板使用时，设备数量和组合可能完全不同。

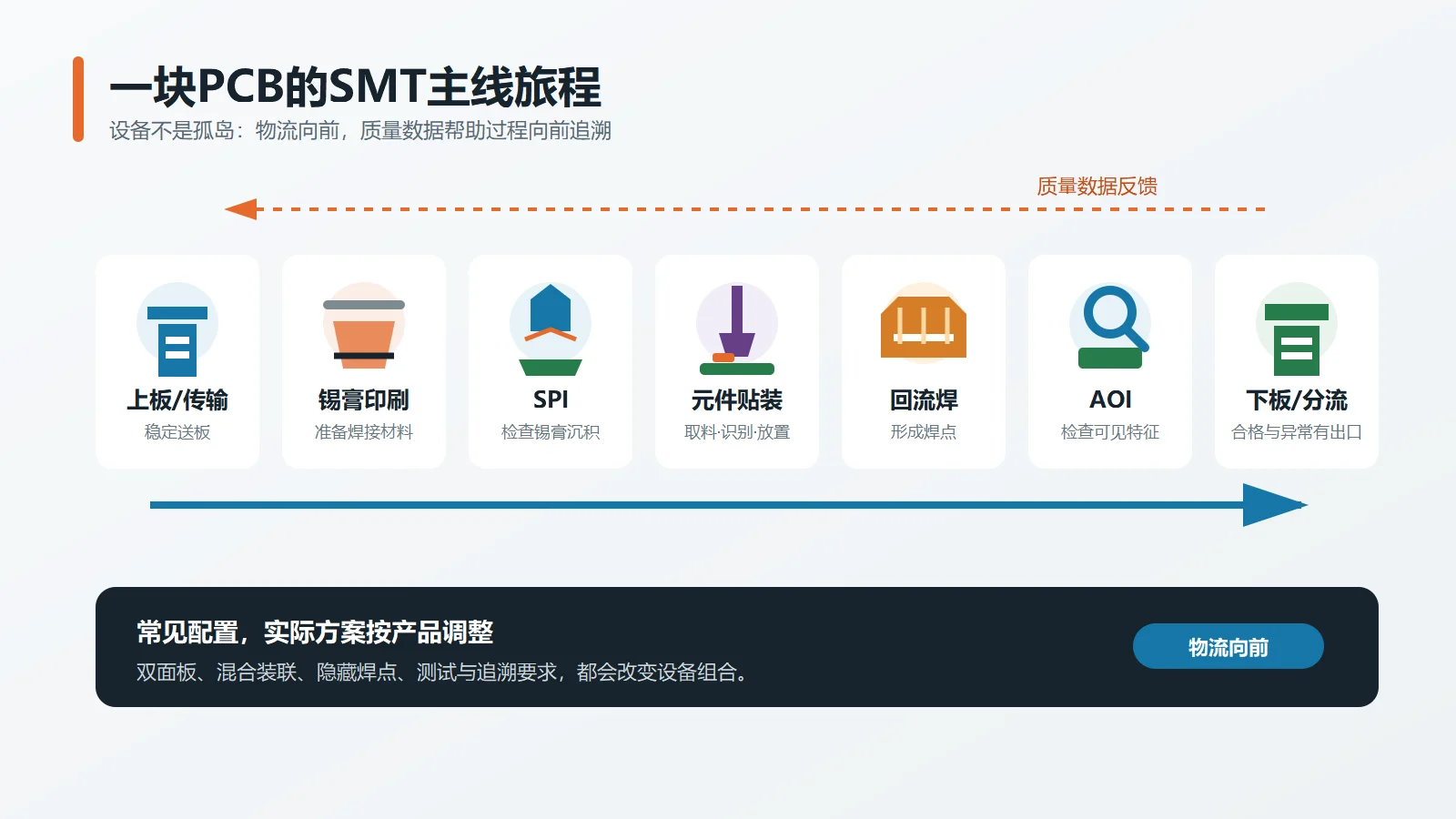

一块PCB经过的七类主线设备

第一站：上板机与接驳台

生产通常从上板开始。上板机把料框中的裸PCB按节拍送入生产线，接驳台负责设备之间的传输，也可作为人工观察、扫码或短暂缓存的位置。

它们看起来不像核心工艺设备，却直接影响整线的连续性。板宽、板边、输送方向和接口条件若没有提前统一，单机各自能运行，连接起来仍可能卡板、停线。

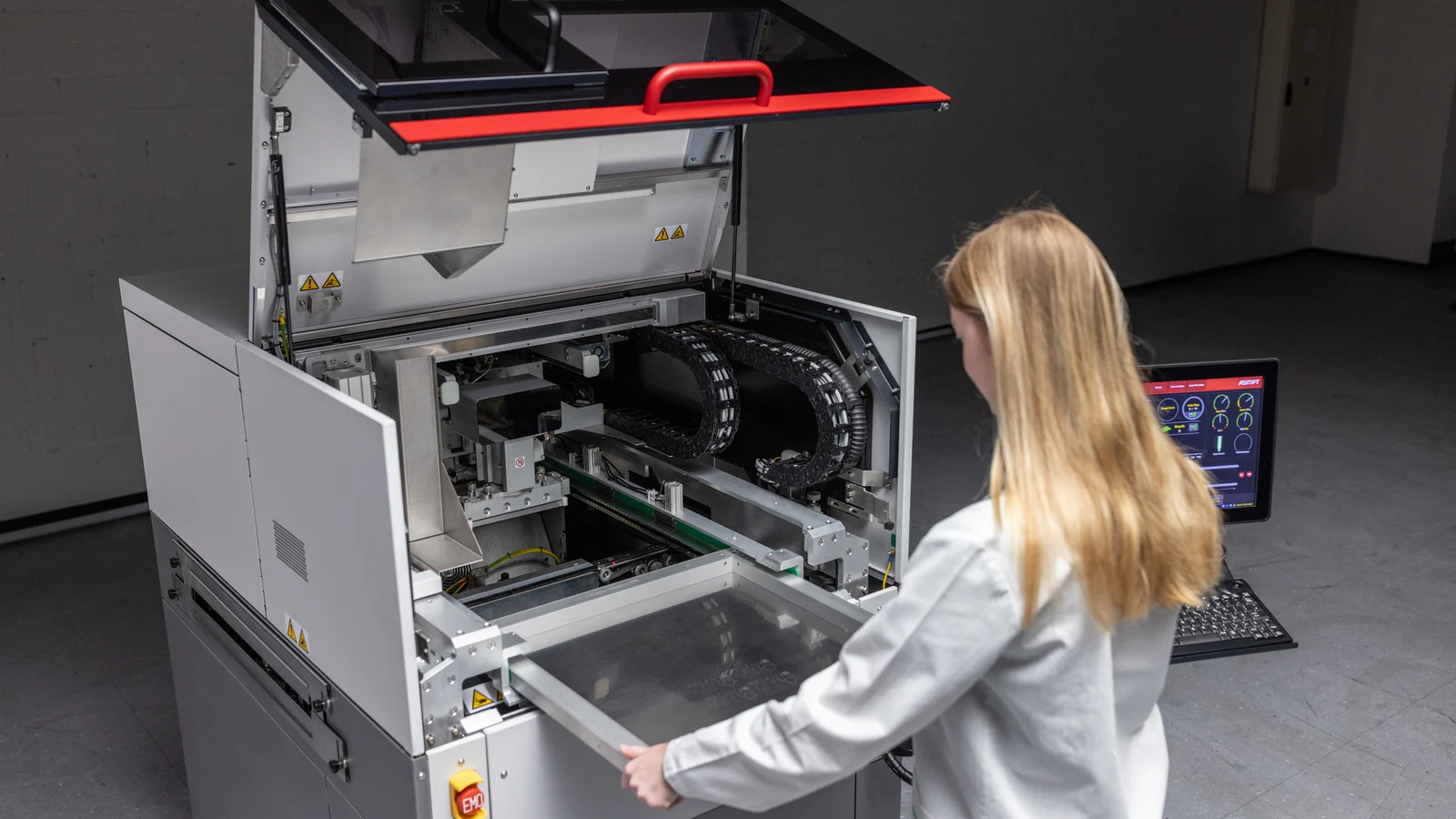

第二站：锡膏印刷机

印刷机通过钢网开口，把锡膏转移到PCB焊盘上，为元件贴装和后续焊接准备材料。

这一站不是简单地“把锡膏抹上去”。PCB定位、钢网状态、支撑、刮刀动作、锡膏状态和清洁都会影响沉积结果。很多焊接缺陷最终出现在炉后，但排查时往往要先向前看印刷是否稳定。

DEK TQ中文画册列出了钢网底部清洁、刮刀压力控制、PCB输送和工业接口等组成部分。

第三站：SPI锡膏检测

SPI位于印刷之后，主要检查焊盘上的锡膏沉积，例如位置、形状、高度、体积或桥连等设定特征。

它的价值是把问题尽量拦在元件贴装和回流之前。若印刷趋势已经漂移，却一直等到炉后AOI才发现，前面连续生产的多块板都可能需要复查。

不过，SPI通过不等于成品合格。它回答的是“锡膏印刷结果是否符合当前判定条件”，并不能代替贴装、焊接和电气功能验证。

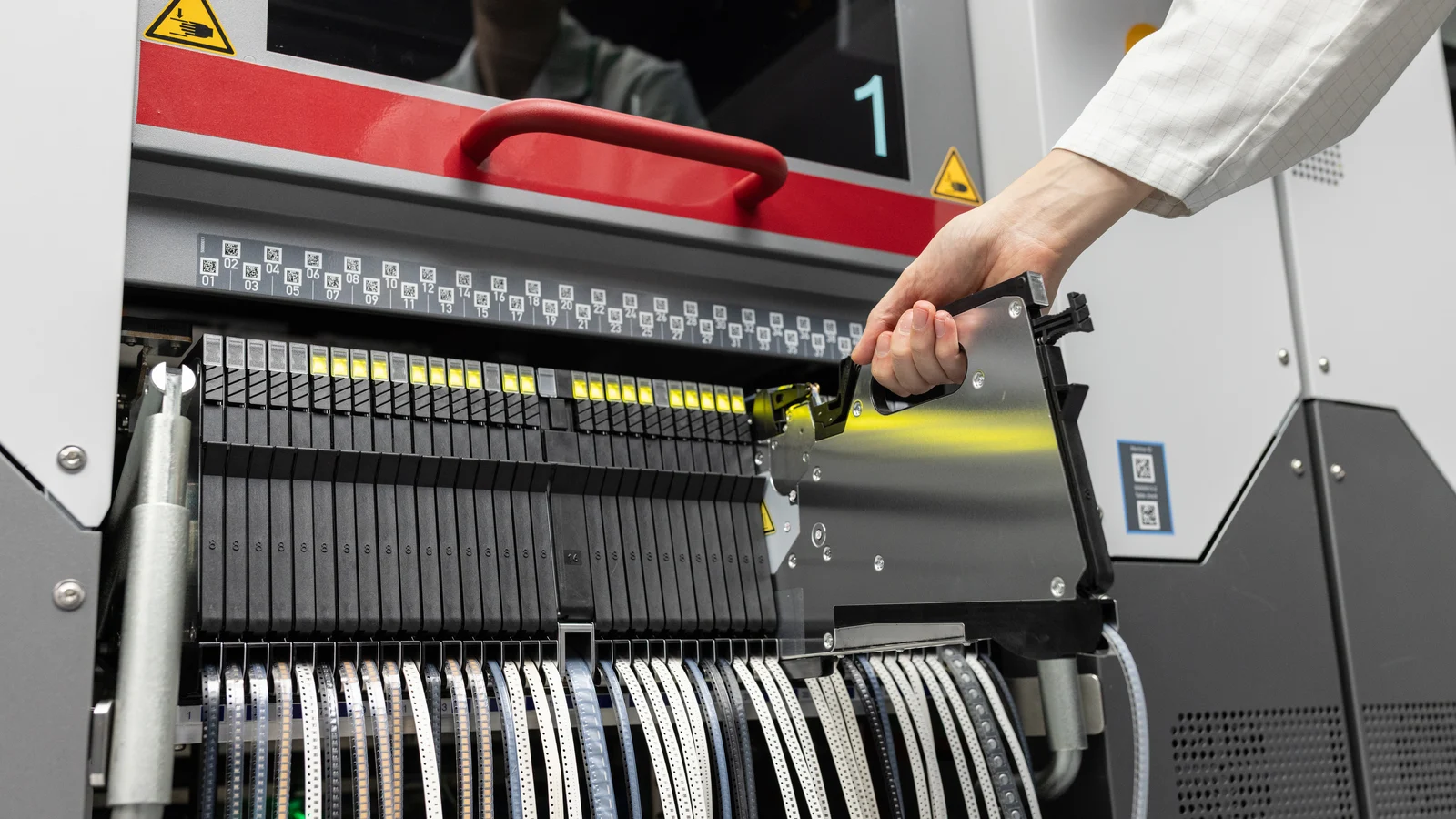

第四站：贴片机与供料系统

贴片机从料带、托盘或其他供料形式中取出元件，经过识别和角度调整，再放到PCB程序指定的位置。飞达、吸嘴、视觉、PCB支撑、传输和程序数据共同参与这个过程。

SIPLACE TX设备资料对基本动作的描述很清楚：拾取元件、识别并校正、旋转到目标角度、再放置到PCB坐标。资料也特别提醒，实际贴装表现会受到贴装头组合、传输配置、选件和客户应用影响。

这也是为什么选贴片机不能只看目录里的标称速度。产品元件种类、最小与最大包装、异形件比例、换线频率、供料器数量和程序平衡，都会改变整线结果。

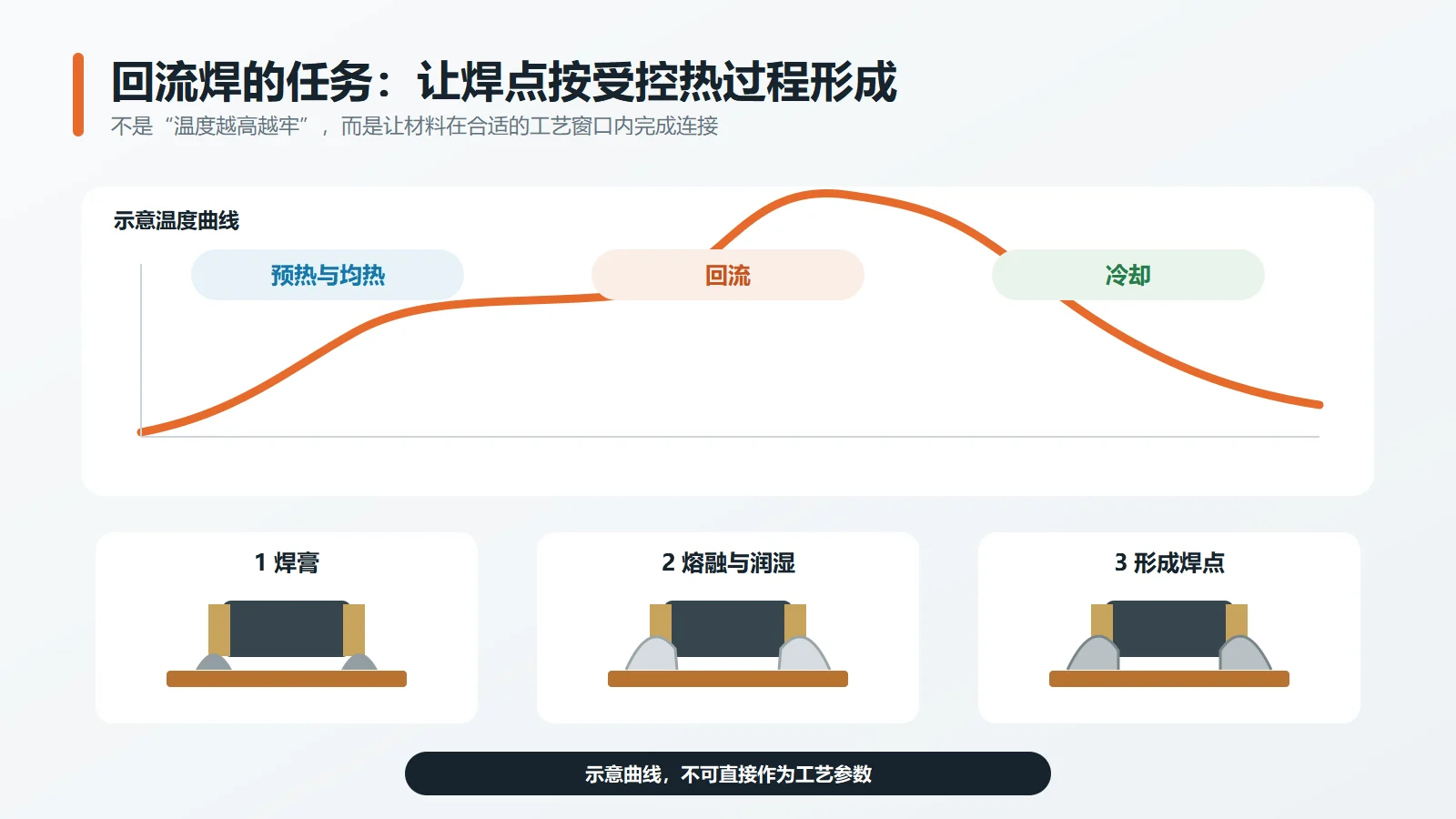

第五站：回流焊炉

贴装完成后，PCB进入回流焊炉。设备按设定的热过程对板件加热，使焊料熔融、润湿并在冷却后形成焊点。

回流焊不是“温度越高越牢”。PCB热容量、元件耐热要求、焊膏体系、器件分布和炉内传热条件都会影响温度曲线。工程人员需要用实际板件验证，而不是把别的产品参数直接照搬过来。

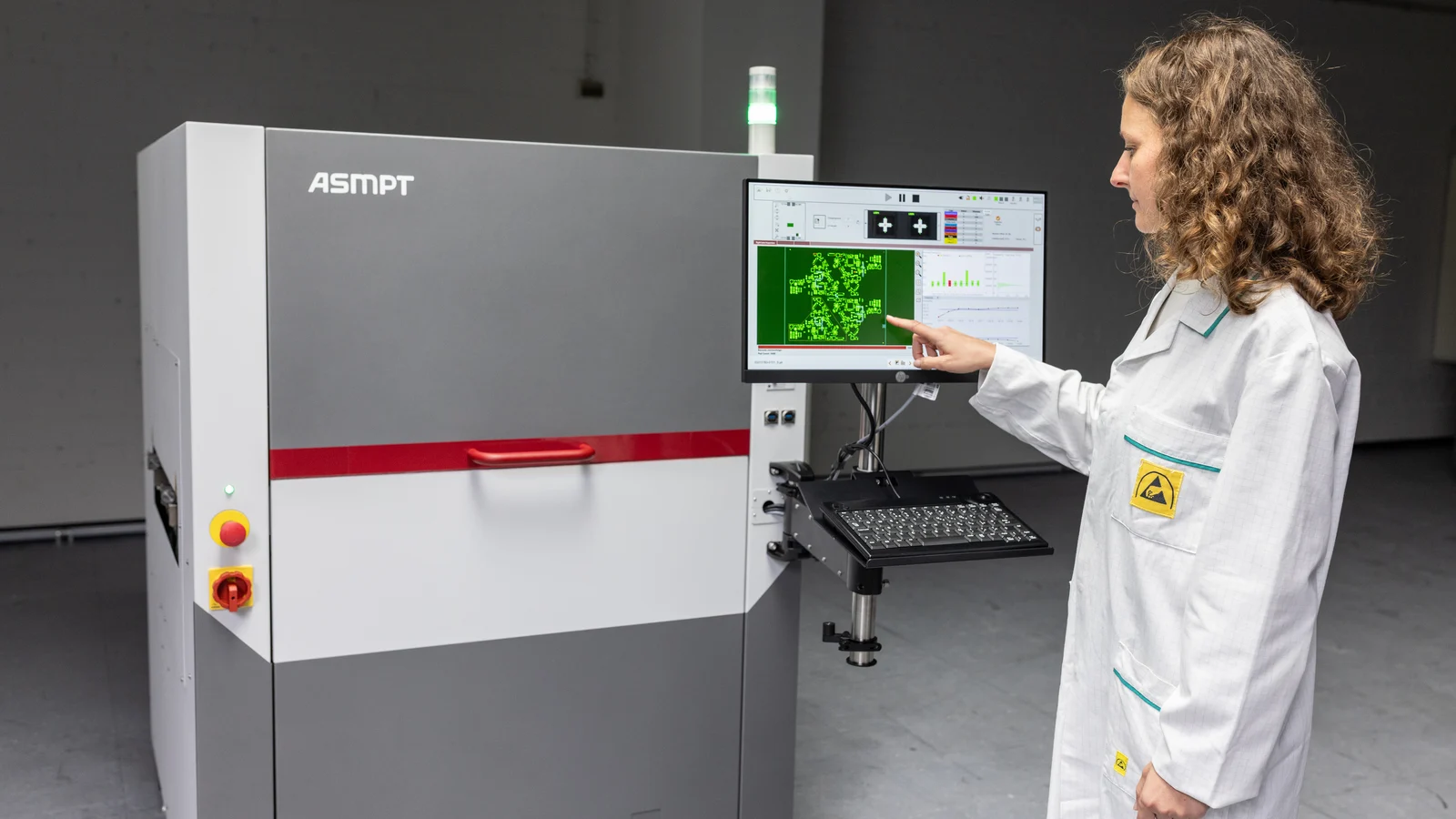

第六站：AOI自动光学检测

炉后AOI通过成像和判定逻辑，检查设定范围内的元件与可见焊点特征，例如缺件、偏移、极性或外观异常。

AOI同样有边界。被元件本体遮挡的焊点、电气连接是否正确、整机功能是否正常，未必能靠光学图像给出结论。是否还要配置X-ray、ICT或FCT，要由产品结构和质量计划决定。

第七站：下板、缓存与NG处理

检查后的PCB需要明确出口：合格板进入下板机或后续工序，疑似异常板进入NG缓存或人工复判区。若产品还要插件、选择性焊、涂覆、测试或组装，也会从这里转入下一段流程。

缓存设备不是越多越好，但关键位置没有缓冲，一台设备短暂停机就可能让前后设备同时等待。合理的缓存与分流，是在占地、节拍和异常响应之间做平衡。

传输线不是“配角”，它把单机变成产线

设备排成一排，不代表它们已经组成一条线。

相邻设备还要统一PCB传输高度、方向、板宽范围、板边条件和通信方式。SIPLACE TX资料列出了SMEMA或IPC-HERMES-9852等PCB接口，并明确提示：上下游设备也必须能够处理相应的板宽。

这类条件很基础，却经常决定项目落地是否顺利。选型时如果只比较印刷机、贴片机和回流焊的单机能力，最后才处理接驳、扫码、缓存和数据接口，现场就容易出现“每台机器都没问题，整线却不好用”的局面。

哪些设备不是每条线都必须有？

下面这些设备很重要，但是否在线、放在哪里，要按产品决定：

• X-ray：用于关注光学方式难以覆盖的隐藏焊点或内部结构；
• ICT与FCT：分别从电气连接或产品功能角度进行验证，不能简单由AOI替代；
• 翻板机与回流缓存：双面板或特殊物流节拍可能需要；
• 点胶设备：是否使用取决于产品工艺，而不是SMT线的固定标配；
• 插件、选择性焊与波峰焊：属于混合装联产品的后续工序；
• 涂覆、分板、清洗和包装：通常在SMT主线之后，配置取决于产品交付要求。

检测设备的配置取决于产品风险及质量覆盖要求。

容易被忽略的线外设备与准备区

真正影响稳定生产的，往往还有一批不站在主线上的条件：

• 锡膏存储、回温与使用管理；
• 钢网存放、清洗和检查；
• 飞达准备、校验与维护；
• 吸嘴清洁、检查和备件管理；
• 元件烘烤、湿敏管理与物料追溯；
• 离线编程、首件确认和换线准备；
• 炉温测试、设备保养和质量数据分析。

这些环节不一定都对应一台昂贵设备，却决定主线能否持续供料、快速换线和稳定复现工艺。只把预算用在“看得见的大机器”上，往往会低估准备区和管理工具的价值。

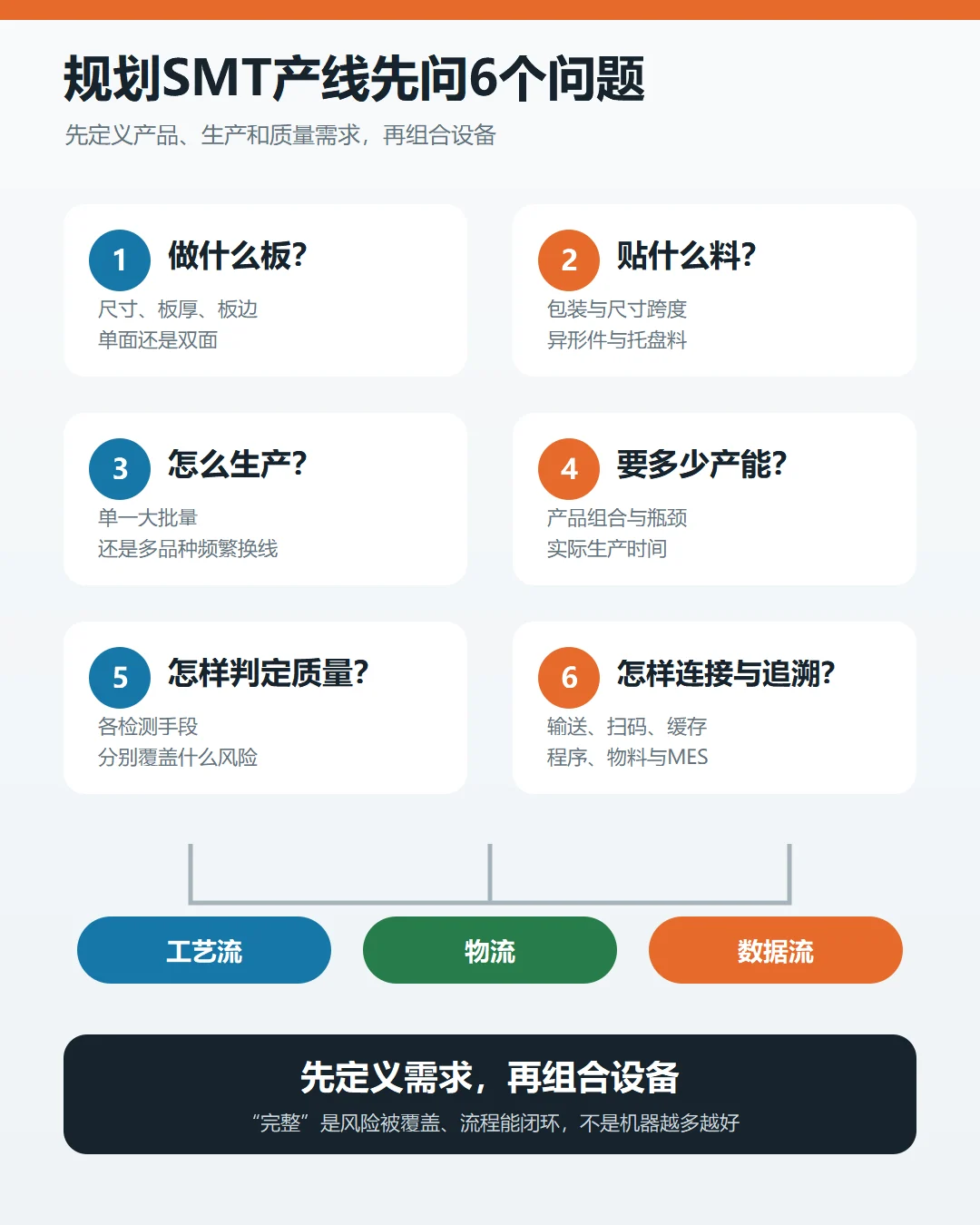

规划一条线，先问这六个问题

规划产线需明确以下六项：

1. 做什么板？ 最大最小尺寸、板厚、板边、单面还是双面；
2. 贴什么料？ 元件包装、尺寸跨度、异形件与托盘料情况；
3. 怎么生产？ 单一大批量，还是多品种频繁换线；
4. 要多少产能？ 看产品组合、瓶颈与实际生产时间，不只看单机标称值；
5. 怎样判定质量？ SPI、AOI、X-ray、ICT、FCT各自覆盖什么风险；
6. 怎样连接与追溯？ 输送、扫码、缓存、程序、物料与MES数据如何衔接。
